Equipo embotellador de la bebida de AC220V/de AC380V para la botella redonda del tapón de tuerca
Parte una. Lista y cita del equipo
1. Descripción del proyecto
Producto de Ø: Jugo
Nombre de proyecto de Ø: Producción del jugo y línea de relleno embotelladoa
Botella de Ø: 1500ml, 750ml, 300ml para el ANIMAL DOMÉSTICO
Capacidad de Ø: 6000BPH basado en la botella 500ml
Parte dos. Descripción del proyecto
Datos relevantes de la línea:
Nombre de proyecto: Línea de relleno del jugo.
Perfiles básicos:
Cadena de producción tipo y capacidad:
| Tipo |
Carbonato que contiene la bebida |
| Botella del ANIMAL DOMÉSTICO |
3000-4000BPH |
BPH=bottles por hora
Tipo de producto:
Producto de relleno: jugo
Material de la botella: ANIMAL DOMÉSTICO
Casquillos: tapón de tuerca
Etiqueta: etiquetado de la manga (contracción)
Forma de la botella: botella redonda
Cadena de producción del jugo
| No. |
Nombre de producto |
Modelo |
Capacidad |
| Sistema del proceso previo de Apple y pieza del tratamiento |
| 1 |
Lavadora de la fruta |
GD-CXJ-5 |
5T/h |
| 2 |
Elevador espiral |
GD-LSJ-2.5 |
2.5T/h |
| 3 |
Presser de la fruta |
GD-YZJ-3 |
3T/h |
| 4 |
Pre-cocina |
GD-LYJ-2.5 |
2.5T/h |
| 5 |
Trituradora de la fruta |
GD-CPS-5 |
5T/h |
| 6 |
Tipo Juicer de la cinta |
GD-DYJ-10 |
10T/h |
| 8 |
Batidor de la Doble-correa |
GD-PS-2.5 |
2.5T/H |
| 9 |
Trituradora de la fruta |
GD-YR-4 |
3-4m3/h |
| 10 |
Pre-cocina |
GD-LRG-2000 |
2000L/ |
| 11 |
Esterilizador del tubérculo |
GD-TQ-4 |
3-4T/H |
| 12 |
El tanque caliente-fresco vertical |
GD-GJB1.5-60 |
60mpa 1.5t/h |
| 13 |
Desgaseador del vacío |
GD-HUT-4 |
3-4t/h |
| 14 |
Homogeneizador |
GD-CXJ-5 |
5T/h |
| 15 |
Pasteurizador del jugo |
GD-LSJ-2.5 |
2.5T/h |
| Línea del embotellado |
| 16 |
Máquina del monoblock del embotellado |
GD-GCGF18/18/6 |
3000-4000 |
| 17 |
Pasteurizador de la botella el vuelco |
GD-DP-2000 |
3000-4000 |
| 18 |
El enfriamiento de espray machien |
GD-WP-4000 |
3000-4000 |
| 19 |
Secadora |
GD-FG-3000 |
1000-5000 |
| 20 |
Máquina de etiquetado de la manga
(túnel incluyendo del encogimiento)
|
GD-TB-10000 |
0-10000 |
| 21 |
Cifre la impresora |
GD-PM-10000 |
10000 |
| 22 |
Máquina de la película del PE |
GD-MB-12 |
EL 12P/M |
| Auxiliares |
| 1 |
CIP |
GD-QX-1 |
1T |
| 2 |
Compresor de aire |
GD-SCL-02 |
2T |
| 3 |
Caldera de vapor |
|
200KG |
| 4 |
Elevador del casquillo |
|
300KG |
| 5 |
Cadena |
|
|
| 6 |
Cabeza del motor |
Estándar los 30M |
|
| 7 |
Armario de alimentación |
5piece estándar |
|
| 8 |
Alambre, cable, carrete |
Estándar 2 pedazos |
|
Soporte técnico y servicio
1. Los productos de calidad superior se acompañan con servicios a nivel superior. El vendedor contestará al comprador en el plazo de 8 horas después de recibir la correspondencia del comprador. Si el servicio que llega el sitio del comprador se pide, el vendedor enviará a los técnicos que llegarán comúnmente al sitio del comprador según el tiempo designado por ambas partes.
2. El vendedor debe proporcionar el entrenamiento y la instalación en el sitio del comprador, pero el comprador debe pagar el alojamiento, el billete de avión, la visa y el sueldo del ingeniero del vendedor.
3. Garantía de calidad: 12 meses
La pieza del sistema y del tratamiento del proceso previo de la fruta:
| Nombre |
Cantidad |
Parámetro |
| Lavadora de la fruta |
1 |
Poder: 5.15kw,
Dimensión total: 2540×1140×1800m m
|
| Elevador espiral |
1 |
Poder: 1.1kw
Dimensión total: 3000×1000×2100m m
|
| Pre-cocina |
|
Dimensiones: 4600x700x1650 (l*w*h)
Poder: 3kw
Entrada en la temperatura normal y el mercado en 90~98℃ ajustable
Estructura tubular con el extremo
|
| Trituradora de Mousecage |
|
Utilizado principalmente en el machacamiento de la fruta pre-hervida.
|
| Juicer |
|
Poder: 21.56KW
Poder de la bomba que se lava: 15kw
Bomba del reflujo: 2.2kw
Tamaño: 5000*2520*2505
Peso: 5800kg
Gas costado: 1m3/h
Presión de aire de la compresa: 0.4-0.8MPa
|
| Tipo elevador de la cinta |
|
Capacidad: 5t
De par en par: 30-1200
|
| Batidor de la Doble-correa |
1 |
Utilizó para quita la base de la fruta, ect de la cáscara.
Poder: 15kw
Dimensión total: 1935×1650×1900m m
|
| Trituradora de la fruta |
|
Capacidad: 2.5t/h
Velocidad del cortador: 750/min
Poder: 2.2kw
Exagerado; 1050x650x1250
Peso: 350kg
|
| Precalentador |
1 |
Temperatura del mercado:
60-85℃
Dimensión total: ¢2345×615×1250mm
|
| El tanque caliente-fresco vertical |
|
Este equipo es uno de los equipos necesarios en la bebida, comida y
industria de la medicina. Los materiales son alimentados por la bomba de la bebida y después mezclados en el este tanque con la adición del azúcar y del ácido etc. Entonces comience para arriba el mezclador
para mezclar el jarabe bien con el agua, el ácido cítrico y los sabores.
|
| Desgaseador del vacío |
1 |
Grado de trabajo del vacío:
0.05-0.08
Poder: 2.2KW
Dimensión total: 1500×950×2200m m
Peso: 1250kg
|
| Homogeneizador |
1 |
Poder: 30KW
Dimensión total 1300×1100×1360m m
|
| Pasteurizador del jugo |
1 |
Temperatura material de la entrada: 45~55℃, temperatura de la esterilización
: tiempo de la temperatura 120℃Sterilization: 15s, temperatura material del mercado: 55~65℃, consumo del vapor: 120~150kg/h, temperatura de la entrada del agua de enfriamiento: ≤15℃, peso: dimensión total 1680kg: 1600×1200×1800m m.
|
La línea del embotellado:

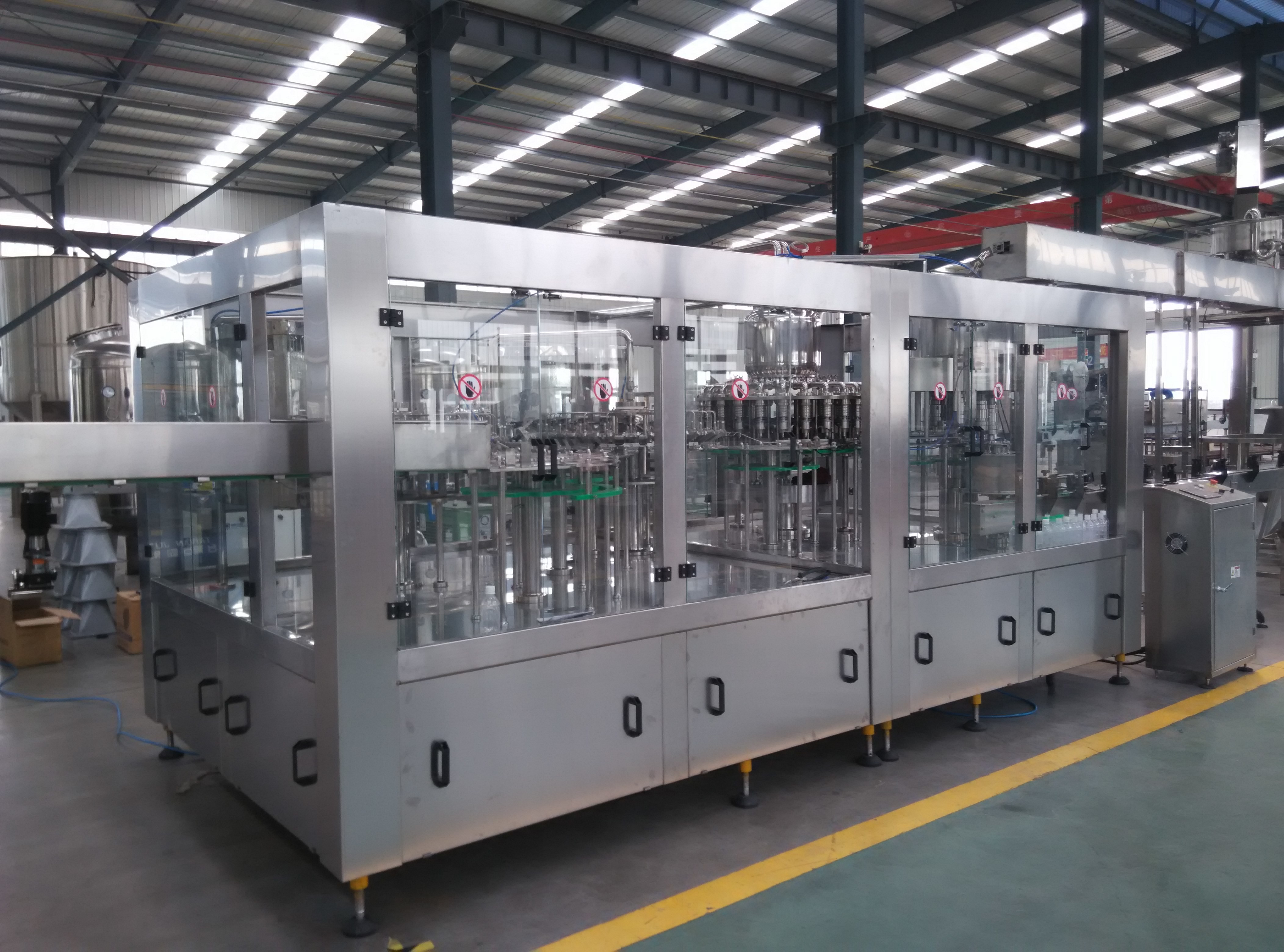

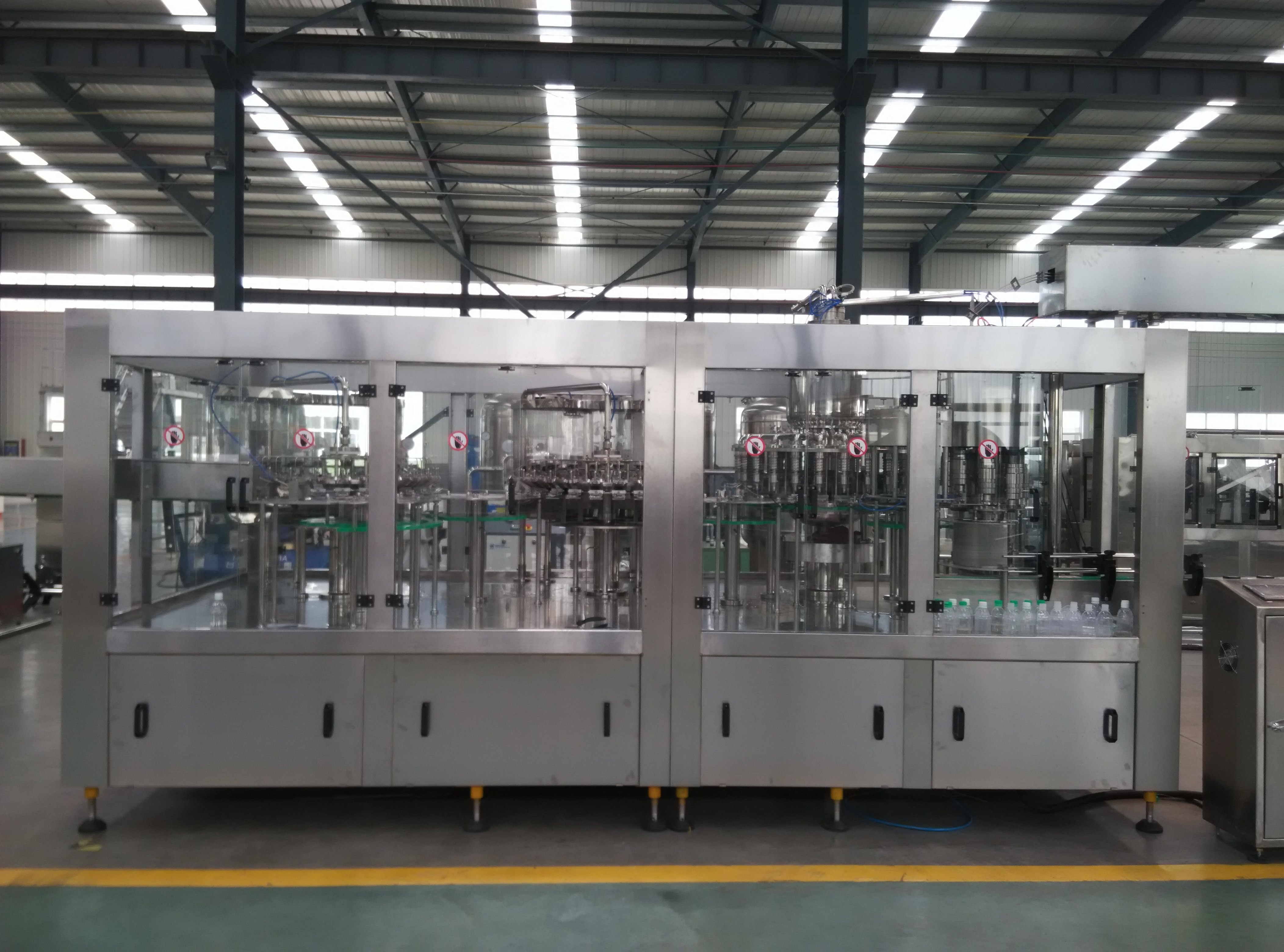

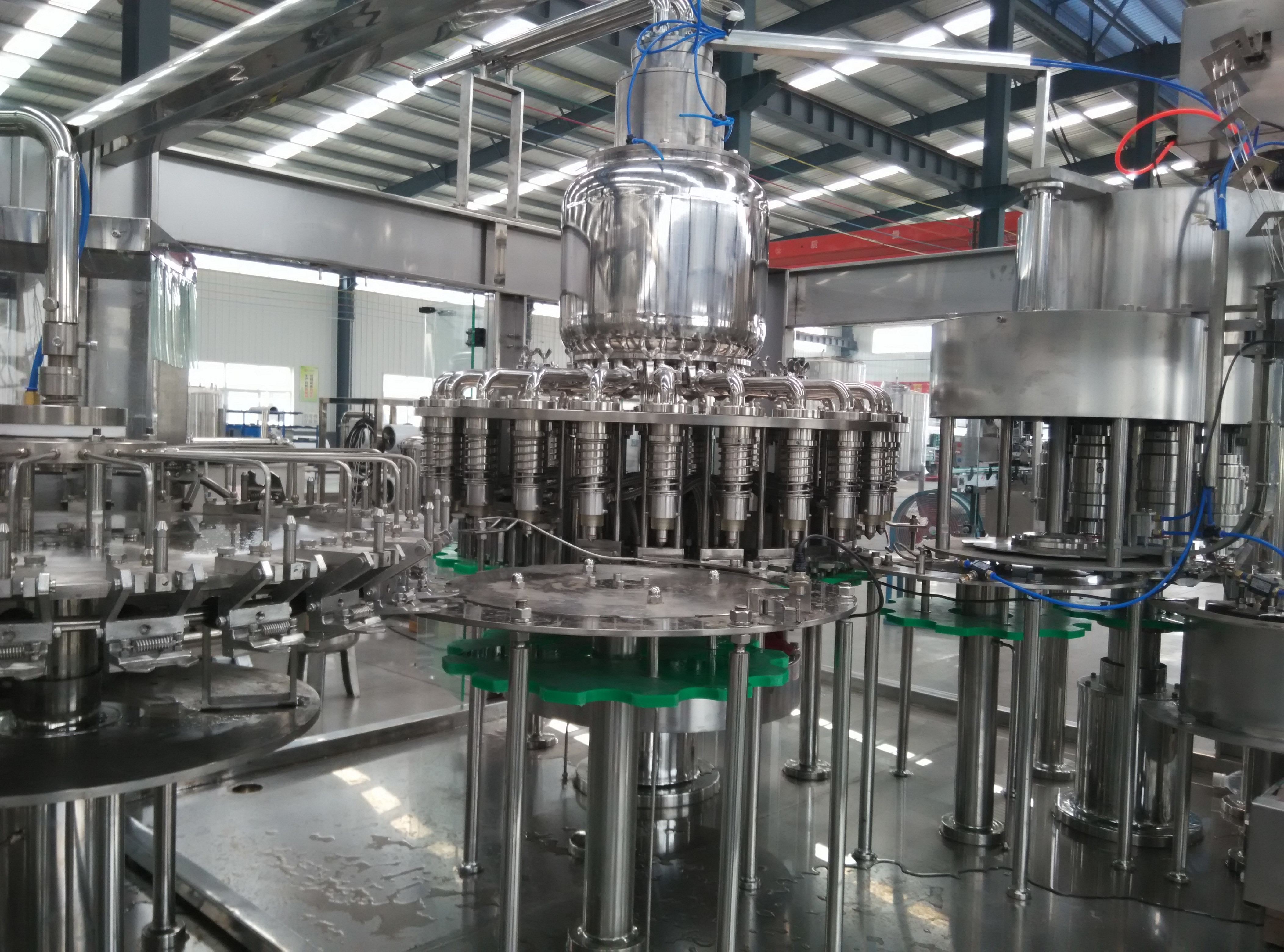

1. Máquina que capsula de relleno del fregado de las botellas
1. Características principales
La serie de máquina que integra que se lava, llenando y capsulando en una unidad, se puede utilizar para los diferentes tipos de zumos de fruta, producción caliente de la bebida del té. Con solamente algunas piezas cambiadas, la máquina se puede también utilizar para el relleno del agua mineral. El relleno es rápido, constante y exacto. El sistema de votos de la bebida está bien diseñado, el gas se puede retroactuar por separado, no tiene ningún contacto con la bebida, reduce la segunda vez la contaminación y la oxidación.
2. El parámetro principal:

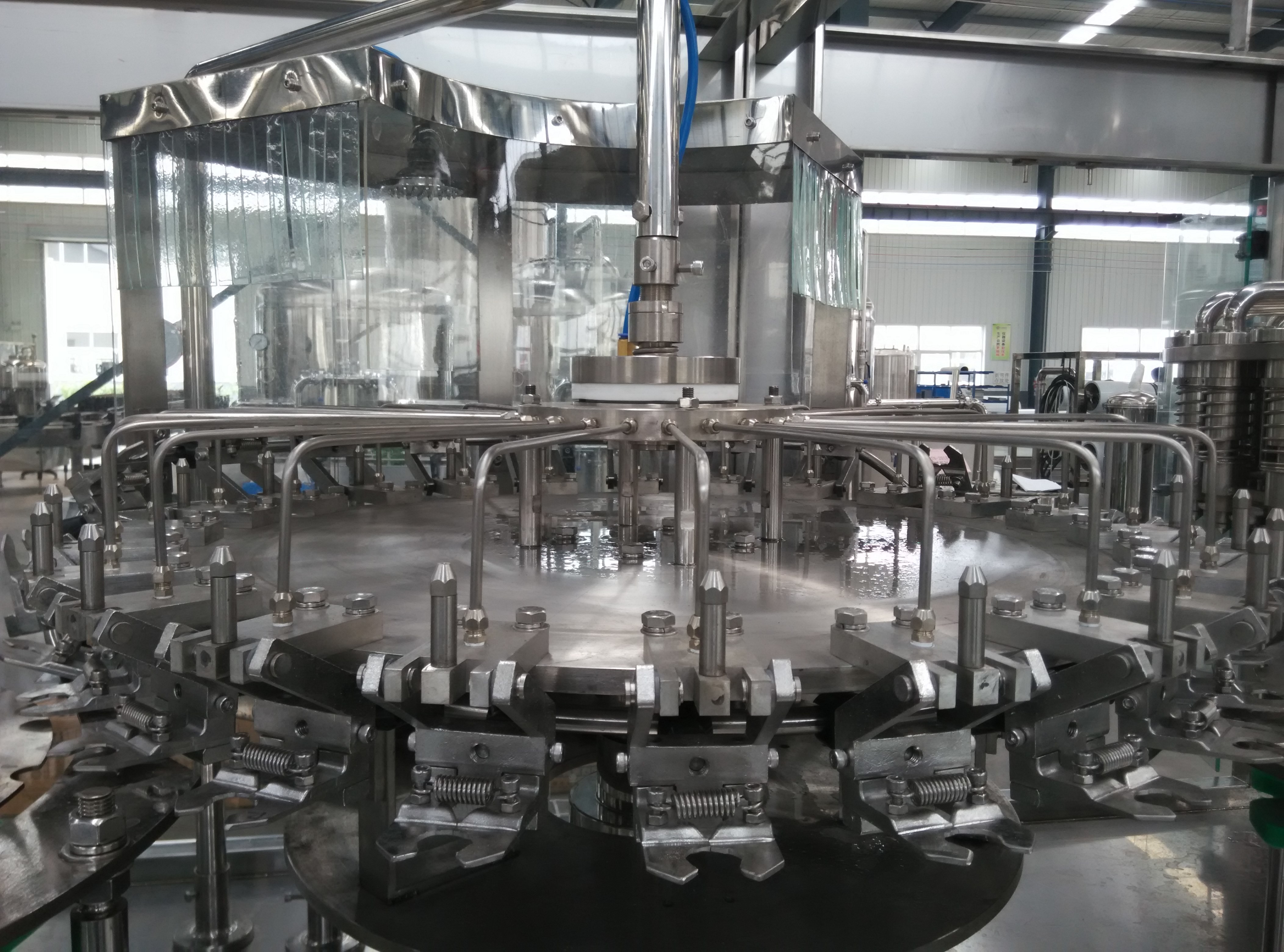

Boca que se lava: 18

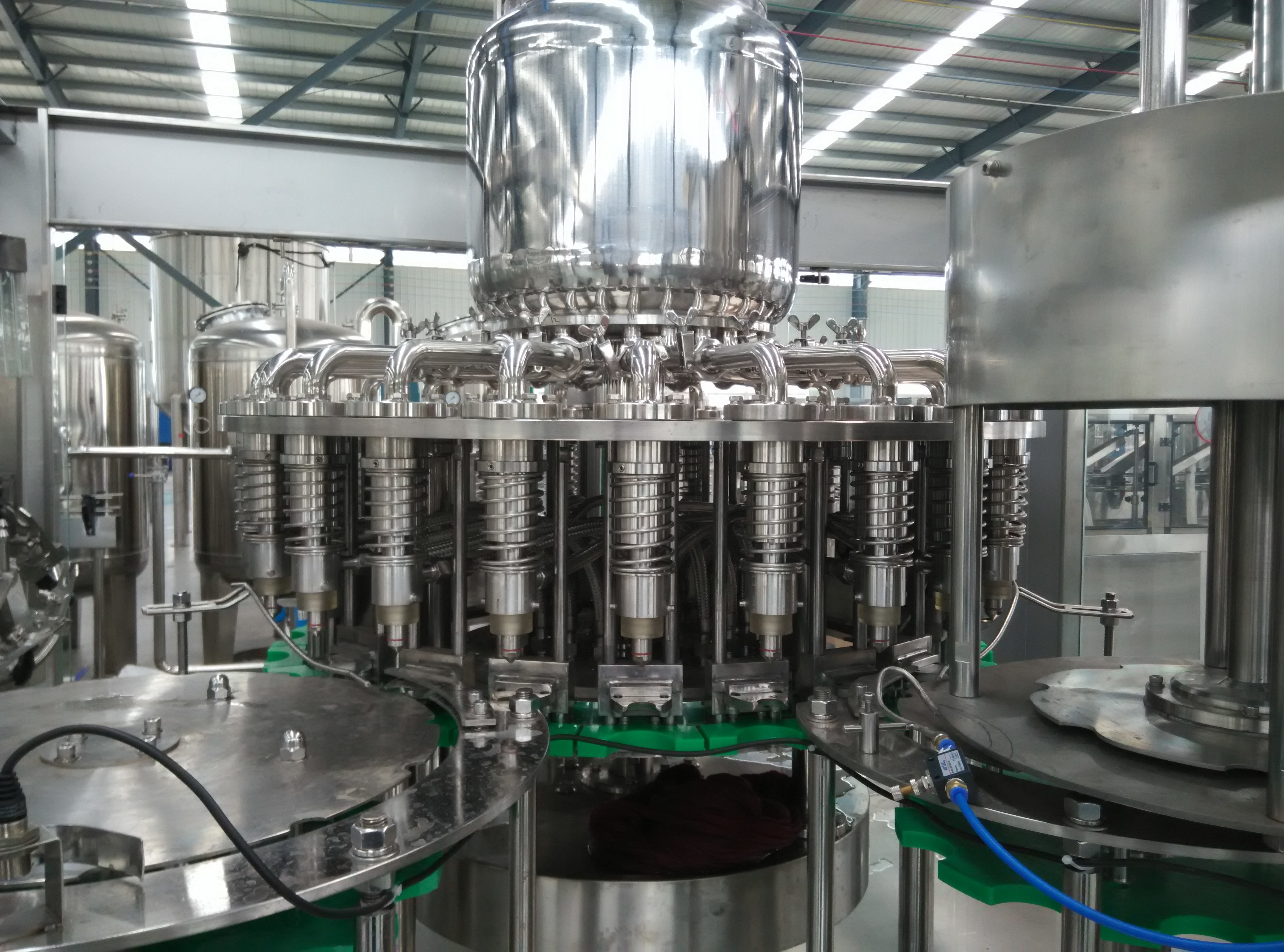

Boca de relleno: 18

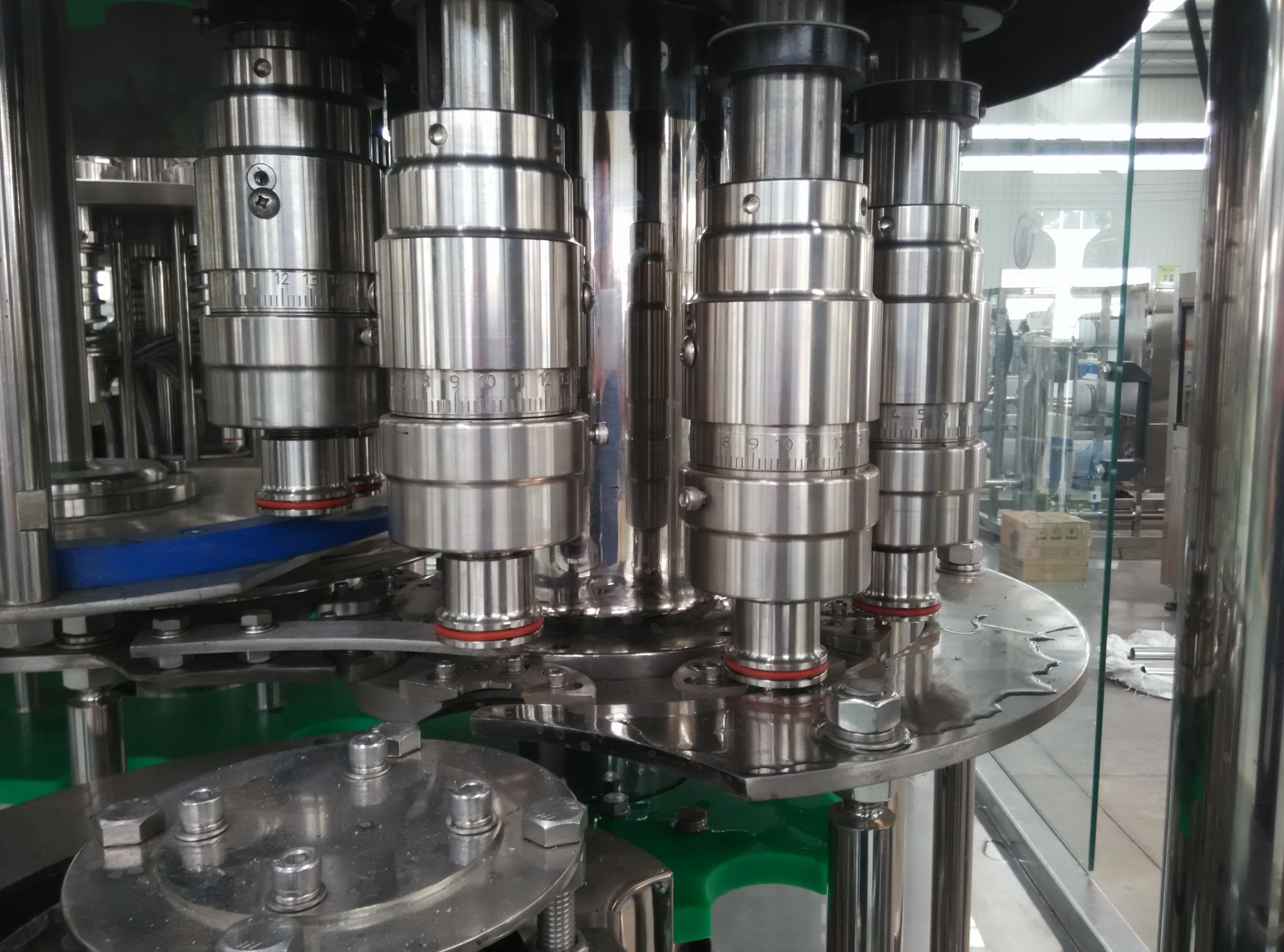

Boca que capsula: 6
Capacidad embotelladoa: 3000-4000BPH
El poder total: 4.69KW
Presión de aire: 0.25Mpa
El tamaño entero: 2260x1840x2200m m
El peso: 3000kg
