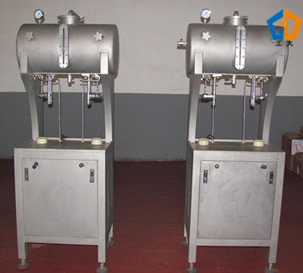

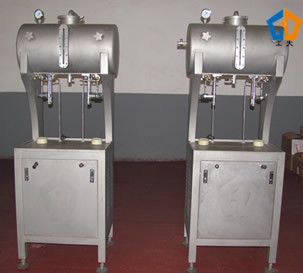

Máquina de rellenar isobárica de la botella eléctrica neumática automática con dos bocas

Máquina de rellenar isobárica de la botella eléctrica neumática automática con dos bocas

Especificación técnica y requisitos principales

Especificación y tamaño principales

Tamaño de la forma de la placa: 600mm*500m m (length×width)

Altura de la forma de la placa: 750m m

Tamaño de la máquina: 600mm×500mm×1600m m (length×width×height)

Movimiento del pistón del cilindro: 250m m

Peso: 105 KILOGRAMOS

Capacidad de producción: 300-500 botellas por hora

Métodos de relleno: relleno del isobara

parámetros técnicos

Presión de la fuente del vino: 0.15~0.2MPa

Presión de la fuente de aire: 0.4~0.6MPa

COpressure: 0.15~0.2MPa

Presión del cilindro: 0.4~0.5MPa

Presión del poder: 220V 50HZ

El componente principal:

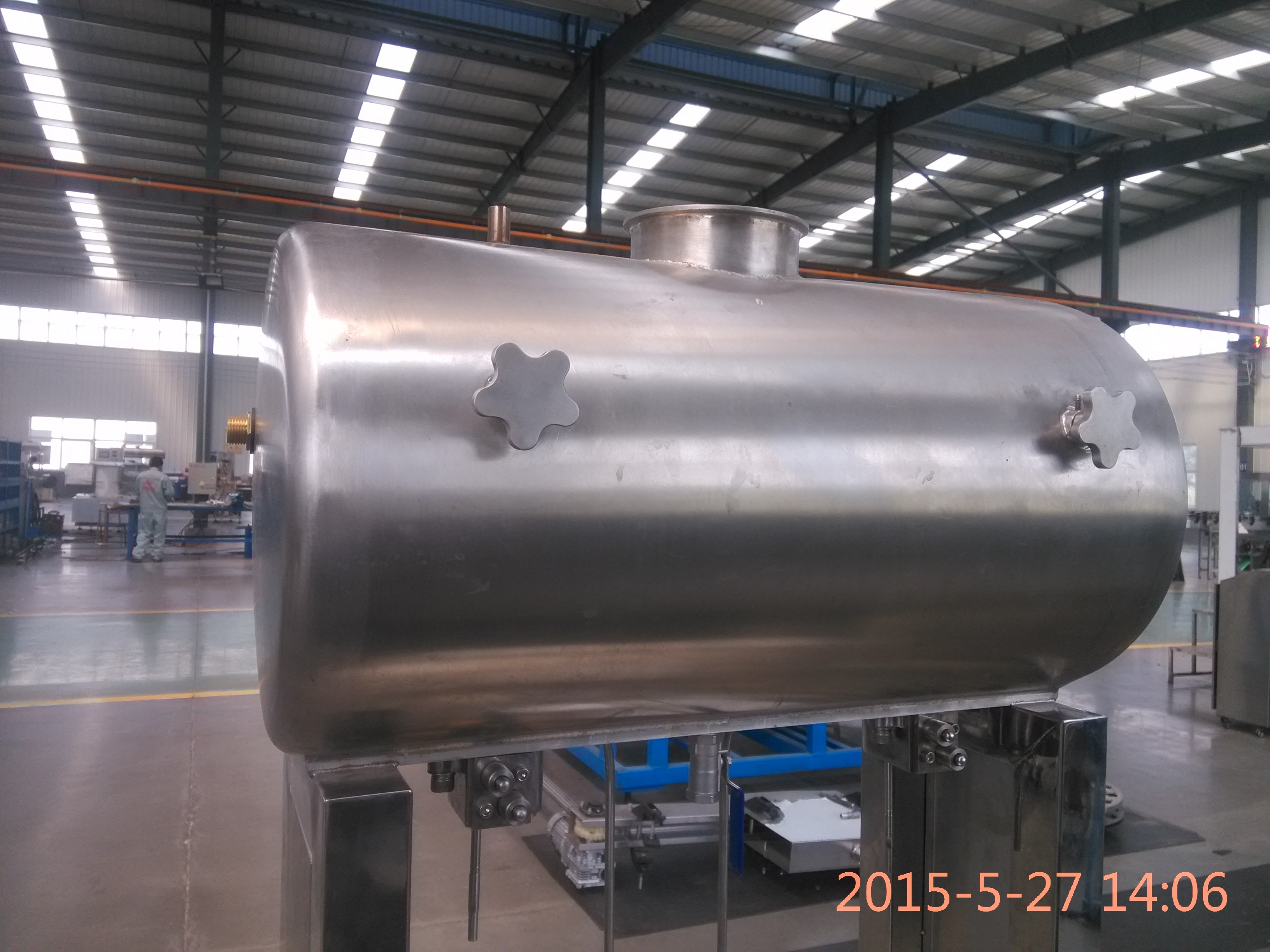

El marco de la máquina, bote del almacenamiento de la cerveza, válvula de alimentación de la cerveza, sistema del vacío, aire-condujo el sistema eutoelevador (véase para figura 1)

Instalación y el encargar de equipo

Instalaciones

El requisito del área de la instalación: El área de la instalación debe tener la fuente de energía COy buena condición del drenaje del agua

Trayectoria del gas del tubo de comunicación (conexión correspondiente)

Interfaz de la fuente del vino: Puede la manguera useφ12 conectar la fuente del vino con el interfaz de la fuente del vino

Puertos de muelle del aire: Pueden el conducto de aire de la PU useφ8 y la válvula de control de alta presión de la velocidad, muelle rápido de la junta de camiseta. Depands de la longitud del conducto de aire en la condición del aire del fabricante

Puertos de muelle de la presión de COprepare: usted puede alto conducto de aire del pressurePU useφ10 y muelle rápido del conector

Conexión de poder: La máquina adopta la fuente de 220V 50HZ, poniendo a tierra método se debe basar en el poder de las reglas de la seguridad de la unidad del usuario

La regulación, poniendo a tierra la protección o resuelve la protección cero

Control de presión

Presión del cilindro: ajuste la presión de la válvula del cilindro a 0,5 Mpa

Presión de COprepare: ajuste la presión de COprepare a 0.18~0.2Mpa

Operación y mantenimiento

Conecte el tubo de la entrada de la electricidad, del gas y del vino, bomba de vacío del control para evitar carecer el aceite del vacío

Seque el agua de la botella, barril limpio de la tienda (la manera limpia de considerar 4,3)

Haga el barril de la tienda dentro de la presión a 2Kg con CO2 (el igual al vino puede ejercer presión sobre), después vierta el vino en el barril de la tienda (el control automático de la poder llana)

Abra la bomba de vacío y los compresores de aire, hacen la presión del pote del vacío - 0,05 MPa o así pues, compresor transferido a 0,5 MPa.

relleno

Ponga la botella en el pedestal de la botella, mantenga la válvula de alimentación la posición cerrada

Abra el interruptor de control del cilindro, suba la botella y sellado con la válvula del vino de la irrigación

Haga clic el botón del vacío de la presión (alto botón), bombee el aire de la botella hacia fuera

Dé vuelta a la manija de la bifurcación, haga la presión en la botella constante con la presión en

almacene el barril

Dé vuelta a la manija de la bifurcación y abra la válvula del vino de la irrigación, ahora usted puede comenzó al relleno

Las válvulas cerradas del vino de la irrigación hasta el nivel líquido sean estables,

Haga clic el botón de lanzamiento de la presión (botón inferior), el interruptor cerrado del cilindro, cápsulas de la toma, después prepárese a la glándula.

El lavarse (cuatro pasos) si usted quiere limpiar el equipo después de jornada completa

trabajo o licencia a largo plazo inusitada, usted necesita sobre todo limpiar el interior.

Lavado del agua: En primer lugar utilice el agua limpian intermitentemente la máquina con un chorro de agua por 15 minutos (pequeña agua del amout y algunas veces - lave en varias ocasiones la máquina por allí épocas, dura cada vez 5 minutos, comienzan a la próxima vez después de vaciar el pote residual del insidethe del agua, mantienen la válvula de escape desbloqueada).

El soda-lavar del fuego: Después de vaciar el agua residual, limpíela por favor por 20 minutos con 45 -- 50 ℃, concentración el 5% de solución de la soda (usted puede también utilizar la manera de impregnación si la condición no puede ser poseída), cuando la circulación acabó, reciclando la solución de la soda (observe por favor que protección – usted debe llevar dispositivos protectores para prohibir el cuerpo entrado en contacto con con la lejía directamente).

Lavado del agua: utilice el agua limpian intermitentemente la máquina con un chorro de agua por 15 minutos después de vaciar la lejía residual (lo mismo a 4.3.1)

Lavado del peróxido de hidrógeno: Después de vaciar el agua residual, limpíela por favor por 20 minutos con la concentración el 5% del peróxido de hidrógeno (lo mismo a 4.3.2), vacie el peróxido de hidrógeno residual, después la válvula de desagüe cercana y la válvula que se lava.

Se prohíben la agua caliente, el hipoclorito, el cloro y el Cl contenido esterilización de los microbicides – al lavarse

Mantenimiento

Limpie por favor la plataforma de funcionamiento después de que sea diario trabajan, la fuente de energía, fuente del gas, fuente del vino debe ser cortado.

Compruebe el canal del vino, canal del aire en cualquier momento para evitar el problema del escape

Una determinada cantidad de aceite lubricante se debe mantener las tres tazas de aceite comunes, vaciar el agua en tres comunes y junta doble regularmente.

La máquina entera se debe limpiar por lo menos una vez diariamente para asegurar la limpieza y la operación normal del equipo.

Avisos

Seque el agua en la botella

El tiempo de la evacuación debe ser cortocircuito, el tiempo de voltaje-distribución puede ser un poco más largo.

Asegúrese de la seguridad, si la presión es demasiado alta o demasiado baja, él puede ser ajustado para actuar en cualquier momento

El nivel de aceite en bomba de vacío debe estar en la posición media de la ventana del aceite

• .

cuando la presión de los barriles del almacenamiento es más baja de 0,15 Mpa, llenando está prohibido. Y usted debe ajustarla puntualmente a la presión requerida.

Ventajas

El dispositivo fue hecho del acero inoxidable de la calidad y el dispositivo entero fue pulido, artículo, caja fuerte, confiable, fácil actuar, limpio y hygeian.
