Resumen

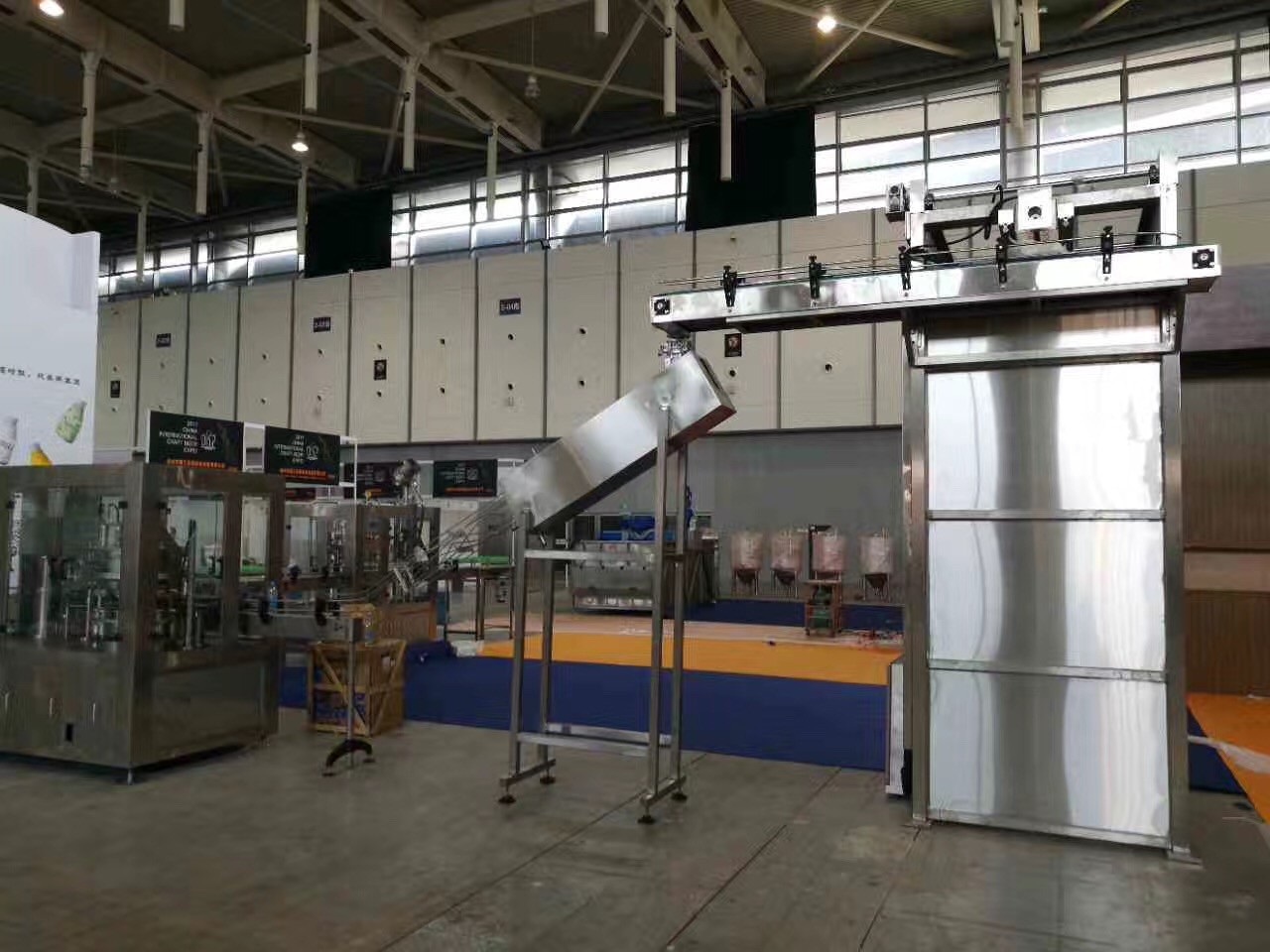

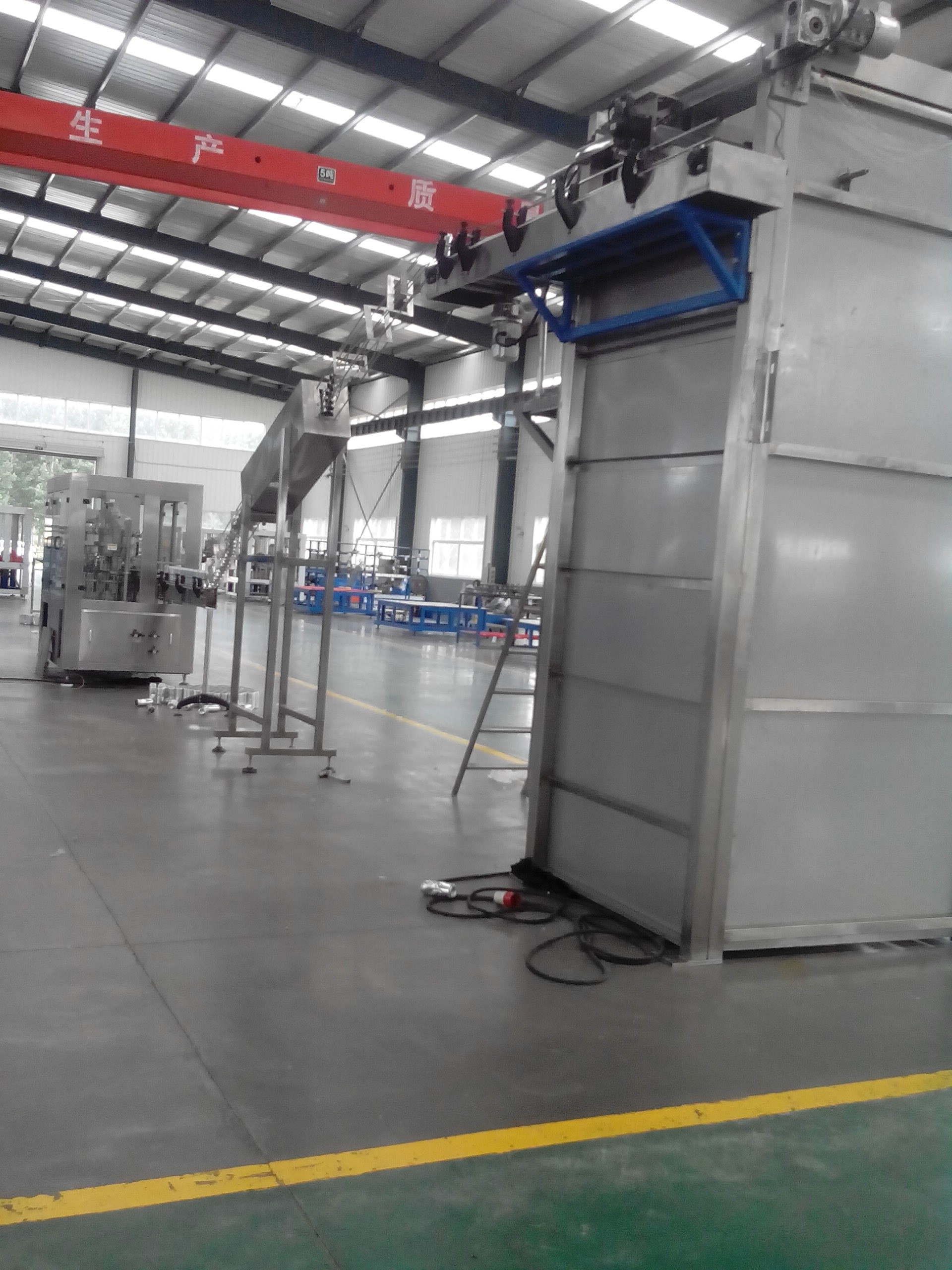

Esta desembandejadora automática está para los tres-pedazos poder, los dos-pedazos pueden o la descarga de la botella de cristal. Las latas vacías (botellas) se levantan y se empujan al transportador de la malla, y después son transportadas a la lavadora slideway de la poder o a la lavadora automática por los ficheros del transportador. La máquina en lugar de otro s del manual puede (botella) descargar, que mejora la eficacia de la producción, y es un ideal y la máquina necesaria para las empresas grandes o medias y pequeñas fabrica de la producción de la bebida.

Parámetro principal

Capacidad de producción: 3000-5000CPH

Puede mecanografiar: Ø52- Ø 153

Puede la altura: 39-170m m

La altura de la mezcla para descarga: 2800m m

Pueda empujando el tipo: Neumático

Poder: 2KW

Tamaño: 3500*2600*3800

Peso: 1500kg

Teoría y funcionamiento

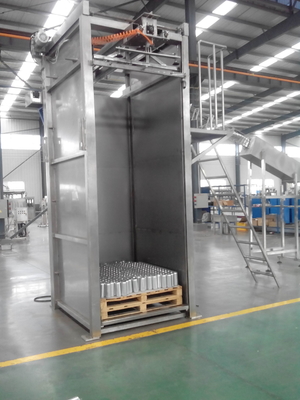

Teoría: La máquina será apilada en la plataforma de latas vacías, las capas del piñón de abajo hacia arriba y empuje a la banda transportadora

Funcionamiento de la desembandejadora

El reemplazo del manual puede (botella) descargado que mejora la eficacia de la producción

La poder vacía que empuja el tipo: La bola de rosca que significa la acción consecutiva o la sola acción del círculo puede estar opcionalmente. Será conveniente para la operación y con alta aplicabilidad.

Utilizado para los diversos tamaños de la poder del lata o de aluminio

Componentes principales

Esta máquina se compone del cabeza-marco, tabla de funcionamiento de alimentación de la pila, elevando el sistema, puede empujando el dispositivo, puede sistema de bloque, correa de la malla del almacenador intermediario, y puede descargando la banda transportadora y sistema eléctrico y eléctrico y neumático, etc.

Instale

Esta máquina ha estado montada ya y ejecución de prueba antes de la entrega. La máquina no necesita tan montar cuando la máquina llega a la fábrica del cliente. La máquina debe ser instalada en la ubicación designada, y ponerla en los mattess planos (la máquina se debe instalar plano), las piezas que deben las juntas moler con el tornillo que bombea. Entonces la necesidad del cliente conecta todos los tubos eléctricos y de aceite.

Ajuste

La comprobación de la máquina entera antes de ajustar y de encargar para evitar los daños de la máquina durante el transporte influenciará la función de la máquina. Y confirme todas las sujeciones se aprietan.

Comprobación del motor que corre la dirección correcta.

Comprobación del sistema hydráulico en la condición apropiada y ninguna salida cuando el funcionamiento sin carga de la máquina. Y comprobando si el sistema del conductor que tiene sonidos anormales. Pasado comprobando la ubicación de las pilas hacia arriba y hacia abajo.

Este equipo adopta marca famosa del international en el regulador programable como el componente de la base del sistema de control, el interfaz antropomecánico de WEINVIEW como ventana de la comunicación visual, perfecta para la operación normal de la máquina.

Esta fuente de alimentación del equipo: 208 v60hz, aire: 0.4-0.6 aires limpios del MPa. La fuente de la fuerza de voluntad, suministro de aire listo, conectada correctamente respectivamente, abre el gabinete de distribución de poder, en caso del disyuntor de la distribución cerrado, cerró la distribución de poder, abre el interruptor, trabajo de la preparación del equipo acabado.

Después de poder, exhibición del interfaz persona-máquina como sigue:

a través de interfaz antropomecánico que no tengo el equipo puede ser una serie de operaciones, cubre la demanda de nuestra producción, actuando como sigue:

Haga clic en la "entrada para entrar en la pantalla de menú, a través de la pantalla de menú que podemos incorporar la imagen, para la pantalla de menú relacionada de las operaciones abajo:

2. Haga clic la “pantalla manual”, la pantalla de menú principal, inscriba la pantalla manual, en la imagen que podemos para cada operación del actuador respectivamente, ejecutar el depuración manual, la localización de averías, la operación manual, el etc. Nota: el control manual de la pantalla la bandeja encima del botón, la bandeja comenzará a subir, cuando hay una prueba del tarro para detectar objetos, o trabajo del techo de la bandeja, levantamiento de la parada de la plataforma. Cuando el control la bandeja abajo, bandeja comenzó a disminuir, cuando un límite más bajo de la bandeja un tener un trabajo, el caer de la parada de la plataforma. Los servidores privados remiten el botón, mecanismo del tanque del empuje conducido por el motor servo, para moverse adelante al correr al punto lejano, trabajan la señal del punto lejano, los servidores privados viajan en automóvili la parada adelante. El botón reverso de los servidores privados, los servidores privados viaja en automóvili la revocación, conduce el movimiento posterior del mecanismo del tanque del empuje, cuando las señales del origen o el trabajo del punto cercano, los servidores privados viajan en automóvili la inversión de la parada. Imagen manual abajo:

3. Haga clic en el menú principal de la “pantalla automática”, en la imagen de la operación automática, en la imagen que podemos operación automática del equipo, nota: la necesidad temprana automática de la operación de fijar imágenes de los parámetros antes, si no puede causar fracaso de equipo. Antes del estreno automáticamente, la necesidad inicializada en interfaz de la operación manual operación del equipo, es una caída en el botón de la bandeja, la bandeja a la posición más baja, según el botón reverso de los servidores privados o el botón del origen, volverá al mecanismo del tanque del empuje del origen. Entonces vuelva a la pantalla automática, hacen clic en el dispositivo de bota automáticamente. El funcionamiento trabaja automáticamente proceso es como sigue: la impulsión de la bandeja puede subir, proteger el cilindro del tanque para parar el trabajar, y cuando hay una prueba del tarro para detectar las latas, parada de la plataforma que sube, empuja a las instituciones del tanque bajo impulsión del motor servo, para moverse adelante a la impulsión de la cinta transportadora de las latas abajo, la cadena transportadora las latas a los procedimientos de funcionamiento siguientes, cuando las señales completas del tanque o ningunas latas de las latas del empuje de la poder se detectan, empuja a las instituciones del tanque para parar el trabajar, cuando ningún menos que las latas puede empujar la detección de señal de las latas, empuja a las instituciones del tanque continúa funcionando con adelante, hasta que esté corrida a la señal del punto lejano, el funcionamiento a la señal del punto lejano, trabajo del cilindro de la cartulina, el retraso por un periodo de tiempo, el trabajo de la válvula de la cartulina, palillo a la cartulina, empuja a las instituciones del tanque comienza a invertir, cuando el revés a la posición del origen, válvula de la cartulina para el trabajar, cartulina, proteger el cilindro del tanque para parar el trabajar, y la bandeja continúa subiendo, al proceso siguiente del pote del empuje, después de alcanzar la pantalla del parámetro fijó el número de capas, empuja la vuelta del cuerpo del tanque a la posición del origen, bandeja disminuye automáticamente, el límite actual, corre automáticamente a un extremo. Imagen automática abajo:

Haga clic el “ajuste del parámetro” para incorporar los ajustes del parámetro de la pantalla de menú principal interconectan, el interfaz que podemos a razonable a fijar de parámetros de sistema internos, hemos alcanzado los requisitos ideales. Nota: el “empuje manual puede apresurar” refiere a la pantalla manual, hace clic en los “servidores privados adelante”, “revocación privada de los servidores”, velocidad del motor servo. El “empuje puede apresurar” refiere al estado corriente automático, mecanismo del tanque del empuje conducido por la velocidad serva del motor automáticamente adelante empujada del tanque. La “velocidad de vuelta automática” refiere al estado corriente automático, mecanismo del tanque del empuje conducido por velocidad del motor servo para volver a la posición del origen. ¡! Preste la especial atención al punto de ajuste de la velocidad no más que 10000, si no dañará el equipo. La “capa de las latas” refiere a las latas de un pesebre tiene varias capas, si las latas acodan el número cambiado, usted debe modificar los parámetros, o corra automáticamente no podrá actuar. El “cilindro que el tiempo en marcha” refiere a condiciones de funcionamiento del mecanismo del tanque del empuje alcanzó automáticamente la ubicación del punto lejano, tiempo de ejecución del cilindro de la cartulina. El interfaz de los ajustes del parámetro es como sigue:

Haga clic en las imágenes “de los parámetros de la alarma de la falta”, puede incorporar el interfaz de la alarma de la falta, el interfaz puede exhibir la fuente de la falta, facilita la alarma eliminada los operadores de la falta del mantenimiento, imagen de la alarma de la falta abajo;

Mantenga

Es muy importante mantener la desembandejadora. La fabricación claramente, el lubricante y el mantener son útiles mejorar la calidad y prolongar la vida de la máquina. Tan el personal de la operación debe ser familiar con el principio y la estructura de la máquina. Y la necesidad del personal tiene sentido fuerte del resposibility y puede reparar la máquina a tiempo y correctamente.
