Breve introducción

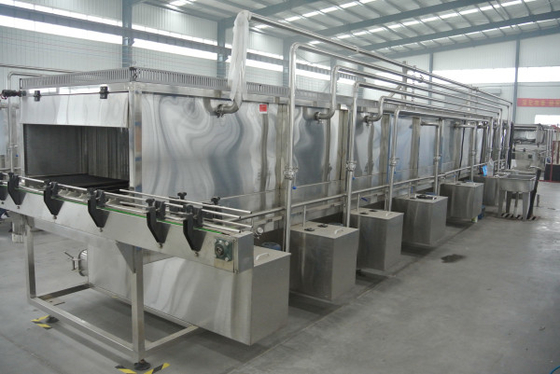

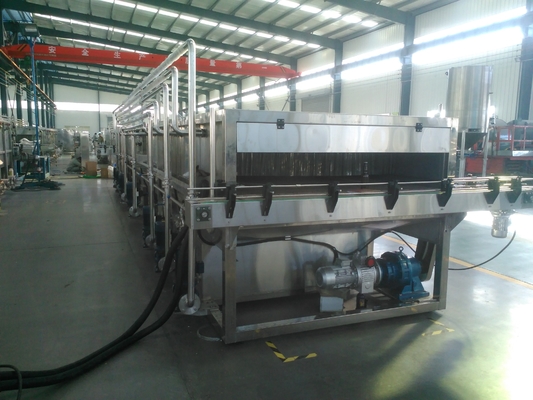

El pasteurizador del túnel de la serie de GD-PLG también se llama tipo de rociadura del agua máquina que se calienta/de enfriamiento de la botella. Diferente del tipo directamente de calefacción máquina de esterilización de destello, este pasteurizador del túnel de la serie podría esterilizar el producto líquido así como su paquete (la botella de cristal o la botella del ANIMAL DOMÉSTICO o puede). Puede matar a todas las bacterias que posible exista en producto o paquete líquido. El producto líquido y su paquete se calientan a la temperatura de esterilización, guardan esta temperatura por cierto tiempo, y después caen temperatura a la temperatura circundante rociando el agua fresca sobre el paquete.
Ⅱ. Parámetros técnicos principales
(1) capacidad total: 10 000bottles/hr.

(2) temperatura final en la salida en la máquina: 30~35℃ (para la cerveza)

(3) poder total de motores: 27kw

Poder del reductor de velocidad en transportador de la malla-correa: 1.1kw

Poder del reductor de velocidad en transportador de la entrada de la botella: 0.37kw

Poder del reductor de velocidad en transportador de la salida de la botella: 0.37kw

Poder de las bombas centrífugas (8sets): 3×8=24kw

(5) pesos netos de la máquina: sobre 6900kg

(6) dimensiones totales: 19000×2100×2040m m

Ⅲ. Principio de funcionamiento

Este pasteurizador del túnel consiste en principalmente tres secciones: sección de la sección de la calefacción, de la sección de la temperatura constante y del enfriamiento. El transportador de la entrada de la botella transfiere las botellas llenas sobre la correa de la malla de transportador de la entrada de la botella. Todas las botellas en la máquina se arreglan en orden y pasan a través de tres secciones uno por uno, y alcanzan requisitos de la tecnología de proceso. En el último, los transportadores de la salida de la botella transfieren las botellas a descargar la cadena. Lo que sigue es descripción cerca de tres secciones en pasteurizador de GD-SJJ-4000Tunnel:

• Sección de la calefacción por agua:

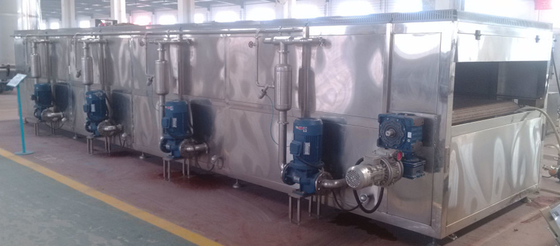

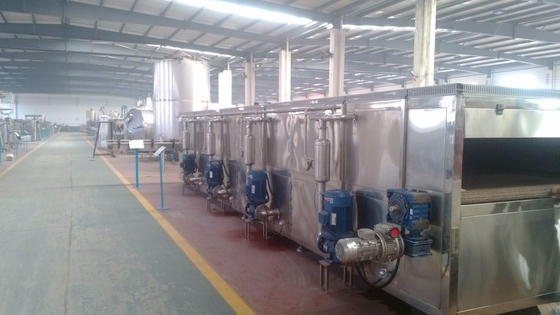

Hay los ocho tanques de agua separados en esta sección. El agua es precalentada en los estos tanques por el vapor. La agua caliente es bombeada en bocas sobre la correa de la malla por la bomba del espray, y atomizada sobre las botellas llenas. La temperatura en las botellas se aumenta gradualmente para reducir la pérdida de sabor en el producto líquido influenciado por la temperatura alta. Devoluciones recicladas del agua a los tanques de agua.

(1) sección de la temperatura constante (sección de esterilización)
Esta sección está esterilizando la sección, que la temperatura es sobre 60℃. Es también una sección de la temperatura constante. Hay el un tanque de agua, y el agua es calentada a la temperatura de esterilización por el vapor. La agua caliente se bombea a las bocas sobre la correa de la malla, y se atomiza sobre las botellas llenas. Una temperatura del agua de los controles de sistema del control de la temperatura automáticamente. El principio de funcionamiento de este sistema es regular el flujo del vapor en el este tanque con una válvula neumática del asiento del ángulo, en la base de la diferencia de la temperatura detectada por el instrumento del control de la temperatura. Usted podría regular velocidad infinita reduce para cambiar la velocidad corriente de la correa de la malla, para cambiar tiempo de esterilización. Aviso: No regule su velocidad cuando la máquina cerró.

(2) sección de enfriamiento
Esta sección consiste en refrescar-área caliente del agua y refrescar-área del agua del grifo. Hay el un tanque de agua bajo área de enfriamiento del agua del grifo. El agua del grifo se bombea en bocas sobre la correa de la malla y se atomiza sobre las botellas. Éste es procedimiento de enfriamiento final. El agua reciclada de esta área es heated en el agua caliente y se bombea para calentar refrescar-área del agua. Éste es primer procedimiento de enfriamiento.

1. Porque esta máquina es demasiado larga, la hemos dividido en dos porciones para transportarla. El usuario podría montarlas en una unidad integrada en su taller. El usuario instalará la máquina entera en una tierra dura y llana. Y entonces instale todas las bombas del espray, las tuberías del agua, los motores y todos los reductores de velocidad.

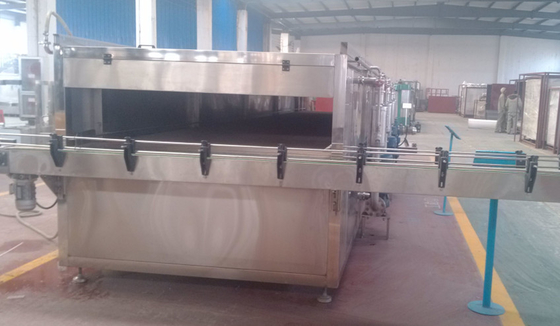

2. instale los transportadores de la entrada-salida de las botellas. Regule las placas pectinadas para nivelar la correa de la malla, para asegurar las botellas entradas o hacerlas salir suavemente.

3. conecte las tuberías del vapor, las tuberías del aire comprimido (0.4~0.6Mpa) y las tuberías del agua.

4. conecte los cables de transmisión, los circuitos de control eléctricos y los circuitos del instrumento.

5. añada el lubricante en los reductores de velocidad. El reductor de velocidad infinito utilizará la marca UB-1 de lubricante.

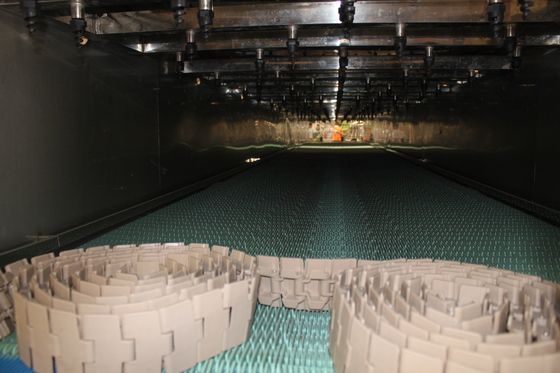

6. Hay 16 ruedas de piñón en el eje impulsor cuadrado y 8 ruedas de piñón en el eje posterior. Solamente una rueda de piñón es fija en el punto central de ejes en la dirección del árbol. El resto de las ruedas de piñón se arreglan en el espacio proporcional en los ejes y el mueble en su dirección del árbol, para compensar la extensión del calor de la correa de la malla, guarda un buen trabajo de la lengüeta entre la correa de la malla y las ruedas de piñón.

7. encienda individualmente los motores para el transportador de correa de la malla, los transportadores de la entrada-salida de la botella y las bombas en breve periodo de tiempo, para comprobar la corrección de la dirección rotatoria de todos los motores.

8. comience el transportador de correa de la malla para correrlo por cerca de 30 minutos en más de poca velocidad. Compruebe la correa de la malla si está corriendo suavemente. Y entonces acelere su velocidad gradualmente a la velocidad clasificada según el tiempo de esterilización requerido. Demarque la velocidad de la correa de la malla según diversos productos.

9. comience los transportadores de la entrada-salida de la botella. Compruébelos si están corriendo suavemente. Regule sus velocidades corrientes según salidas reales.

10. el agua del grifo se compensa en los tanques de agua en la máquina uno por uno a través de tuberías en la sección de enfriamiento. Cuando el nivel del agua alcanza a cierto puerto del desbordamiento, encienda todas las bombas del espray, para comprobar todas las bocas si se bloquean, comprueban la condición de agua-atomización.

11 gire la válvula en tubería del aire comprimido. Regule el reductor de presión para guardar la presión de aire en 0. 4Mpa.

12. Fije la temperatura y la alarma de esterilización de la temperatura (temperatura del límite superior y una temperatura límite más baja) regulando el sistema del control de la temperatura de acuerdo con el requisito de proceso. Gire la válvula de vapor y regule el parámetro en el instrumento del PID (este parámetro se ha fijado generalmente antes de entrega), para estabilizar temperatura del agua dentro de ±1℃ alrededor del punto de ajuste (temperatura).

13. Caliente el agua en los tanques de agua a la temperatura requerida.

14. Pare todos los motores y apague la válvula de aire, cuando se han acabado todos los trabajos de regulación.

Ⅴ. Operación y mantenimiento
A. Operation
1. ejemplo para la función del panel
Botón I del ajuste de temperatura: este los controles buttones cuecen la válvula al vapor magnética en el 1r tanque de agua en la sección de la calefacción.

Si la temperatura del agua es menos que punto de ajuste sobre 1℃ (ha sido fijada por el fabricante), la válvula magnética del vapor se gira al agua del calor. Si la temperatura del agua es más alta que punto de ajuste sobre 1℃ (ha sido fijada por el fabricante), la válvula magnética del vapor sería apagada para parar calor.
Observación: Si usted necesita reajustar temperatura del agua, usted podría presionar los botones de q o de p en el panel del regulador de temperatura para reajustarlo bajo modo corriente. El área de la indicación del SV (valor de ajuste de temperatura) glinting cuando usted reajusta el valor. Botón DETERMINADO del】 del 【de la prensa para incorporar un valor si el valor exhibido es conveniente. Lea por favor el manual del instrumento para el regulador de temperatura cuidadosamente antes de que usted necesite modificar otros parámetros.
.
