Parte dos. Introducción de los equipos

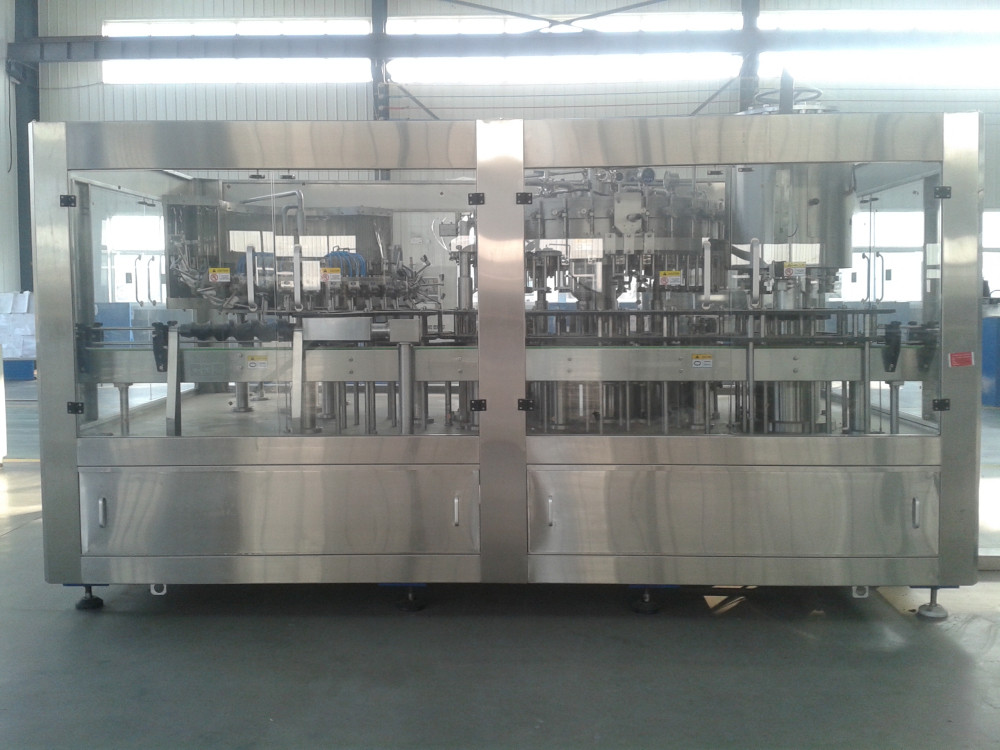

Lavado de GD-CGFB16/16/6Bottle, relleno, máquina de la unidad que capsula 3-1

Uno. Introducción de productos
GD-CGFB16/16/6 el tipo máquina de relleno de la unidad 3-1 de la botella de cerveza que capsula que se lava es 3 que capsulan de relleno que se lavan en 1 máquina diseñada combinada con la situación real en nuestro país después de la introducción y de la absorción. Adopta el embotellado y la técnica que capsula de la tecnología de Alemania. Se ha utilizado especialmente para llenar la cerveza.
Adopta principio de relleno isobárico y la válvula de alimentación adopta la válvula mecánica de la alta precisión. Tiene ventajas de la velocidad de relleno rápida, alta precisión en nivel líquido. Adopte el sistema del control automático de Siemens, realizando la trinidad de las máquinas, y controle el lavado, el relleno y el proceso que capsula y realice que comienza solamente al relleno cuando hay una botella, si no parará el relleno y ningunas botellas quebradas. El proceso de relleno es más limpio y puro debido a él es dos veces vacuumization de botellas, y más estable debido a la operación de relleno isobárica. Usando la bomba de vacío y el CO2 que preparan la presión para realizar un segundo vacío, no asegure ningún aire y bacteria en la botella, garantice el tiempo de relleno de la calidad y de la calidad de la garantía. Los apoyos de relleno del cilindro utilizan la caja del gusano-engranaje que va hacia arriba y hacia abajo a satisfacer las botellas de diversa altura. Los interruptores de flotador en el cilindro de relleno aseguran una entrada líquida lisa. Por lo tanto, esta máquina es la mejor opción ideal para las fábricas de la cerveza o de la bebida.
Dos. Característica de la tecnología

• Adopta la válvula mecánica de la alta precisión, tiene ventajas de la velocidad de relleno rápida, alta precisión en nivel líquido.
• Cilindro de relleno sellado hecho del acero inoxidable 304 y del ajuste automático del nivel líquido para realizar el relleno isobárico.
• Tiene función de la limpieza del CIP, control de la pantalla táctil, la máquina entera es protegido por la puerta inoxidable.
• Adopte el vacuumization y el CO2 que preparan el principal de la presión, después prepare la presión por una segunda vez de asegurarse de la calidad de relleno.
• La altura de la máquina que capsula de relleno que se lava es ajustable llenar diferentes tipos de botellas de cerveza dentro del alcance del diseño.

• La transmisión principal adopta una combinación de la transmisión de diente-tipo correa y de eficacia del engranaje y de poco ruido encajonados, altos.
• La transmisión principal adopta la regulación stepless de la velocidad. La máquina adopta el control informático industrial del PLC de SIMENS.
• Cuando hay botellas, llenará. Si no, no.
• Hay dos clases de sistema de control, manual y automático. Al usar el sistema manual, si no hay cerveza o casquillo, la máquina puede alarmar automáticamente. Al usar el sistema automático, puede ajustar automáticamente si usted fija el requisito.

Tres. Principio de funcionamiento
Hay seis porciones principales de esta máquina:
1. sistema del transportador 6.Pipe de la tabla 5.Bottle de la máquina 4.Working del rinser 2.Filler 3.Capping de la botella/tubo líquido del transporte
Proceso de trabajo
La botella enviada en la máquina por la banda transportadora dividida en el intervalo fijo en la máquina por la rueda de estrella, clip de la botella volumen de ventas la botella y lavado del final, después enviará en la rueda de estrella de la máquina de embotellado. La botella localizará en válvula de alimentación abajo por el movimiento de la ascensión del dispositivo. En curso de rotatorio, las botellas serán pasadas el procedimiento dos del vacío y de la preparación del CO2, y después estén en el trabajo del relleno.
Después de llenar, caída de la base de la botella apagado, a la derecha dirigiendo hacia arriba, la botella fue enviada para transmitir la rueda de estrella, y después enviada en la rueda de estrella de la máquina que capsulaba y puesta debajo del moldeador del émbolo de la glándula. Los casquillos de corona se ponen en la tolva en el top de la máquina. La cubierta de corona pasa la tolva en el almacenamiento en una licuadora y después enviado al jefe del émbolo de la glándula, y después moulder presionará abajo automáticamente para acabar el trabajo que capsula. Después de capsular, la rueda de la botella-hacia fuera transferirá la glándula - botellas acabadas a la correa del transportador de botellas. Se acaba todo el trabajo.


Botella que aclara la parte: 16 bocas
Esta parte se compone del dispositivo de elevación, del dispositivo de transmisión principal, del bastidor fijo, del dispositivo de la abrazadera, del distribuidor, y de las levas abiertas de la abrazadera y sobre las levas etc. de la vuelta.
El dispositivo de elevación se utiliza para ajustar la altura de las tablas rotatorias y de las abrazaderas de la máquina para adaptarse a la altura de la botella. Su poder viene de la palanca de elevación. La palanca gira la rotación del tornillo de la impulsión para realizar la elevación de las tablas rotatorias.
Cuando la abrazadera gira a la rueda de estrella con la tabla giratoria, embotelle en el centro de la abrazadera, cierre abierto de la leva de la abrazadera la garra del clip y acorte el embotellamiento con la abrazadera giratoria. Cuando las tablas rotatorias a girar, pedazos de la abrazadera girarán con la leva excesiva de la vuelta, las levas de la guía giran alrededor sobre la leva de la vuelta y mueven de un tirón el embotellamiento a 180 grados hasta que la boca de la botella es superior hacia abajo y hace frente directamente a la boca de espray, después el agua potable en los esprayes de la boca de espray y lavan el interior de la botella, drenan, cumplen 180 grado hacia abajo y después salen de la rueda de estrella.


Rueda de estrella de rociadura de la válvula del agarrador

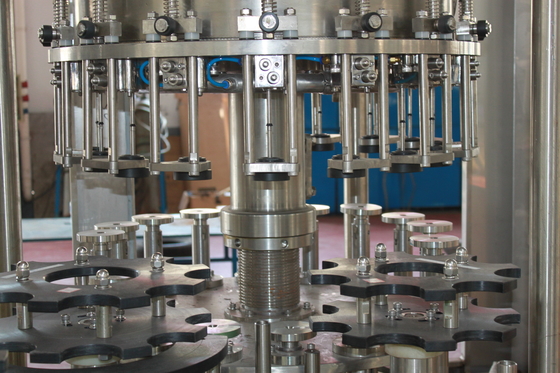

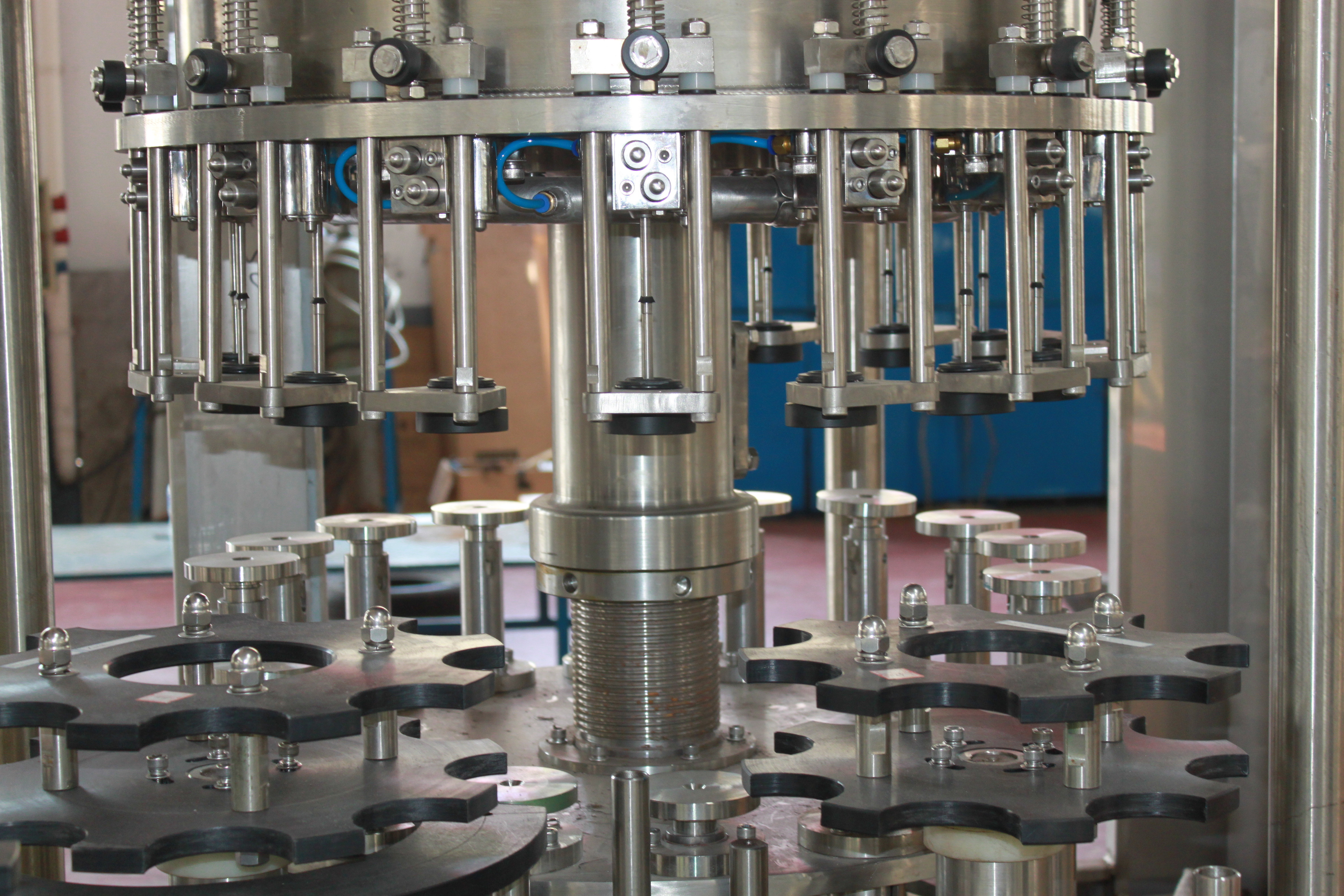

Parte de relleno: 16 bocas
La parte de relleno se compone del tubo líquido principal, de la base del transporte del cilindro rotatorio, del lazo del fulcro del cilindro del relleno, del tanque de la cerveza, de la válvula de alimentación, del tubo del cilindro del relleno, del dispositivo del lazo de control, del dispositivo ascendente, del distribuidor, de la altura que ajusta control, del brazo estimulante de la burbuja, del sistema del vacío, del etc.
a. El primer Vacuumize
Abra el tronco de válvula de vacío, en botella y los canales del vacío que forman un camino. El aire en la botella será descargado de la botella a través de este canal, en la botella formará un vacío. Después de alcance el tiempo fijo, válvula de vacío cerrada, entonces será acabado.
b. Inyección del CO2
Abra la válvula de alimentación, un camino se forma entre la botella y el canal del gas. El CO2 que llena en la botella a través de este canal hasta la presión del CO2 en iguales del tanque del vino a la presión del tanque de la cerveza.
c. El segundo vacuumizing
Después de la inyección del CO2 en las botellas, poco aire será concentrado en el top del cuello de la botella. Por segundo vacuumizing, esta parte de aire de reclinación será quitada y generar un estado del leve-vacío, que es mejor para el trabajo del relleno.
d. Relleno de la cerveza
Abra la válvula líquida y forman camino entre la botella y el tanque de la cerveza, el material alimentará en la botella de este canal, al mismo tiempo, el CO2 en vuelta de la botella de nuevo al tanque de la cerveza a la misma velocidad a través del tubo del aire-detrás. CO2 comprimido en el material del sello de la botella a continuar corriendo hasta el material en la botella que sube sobre el tubo del aire-detrás y formando la balanza de la presión
e. Válvula cercana
Después de que el soporte de relleno del final de la botella por el tiempo largo, cierre las válvulas del licor y las válvulas de alimentación del aire, cortara el canal entre el tanque del vino y la botella.
f. Descarga del aire
Abra las válvulas de escape y forme un camino entre la botella y el aire. La presión en botella liberará a través de este canal y no acaba la liberación hasta la botella a parte de piezas de relleno.
g. Líquido restante del soplo
Cuando las piezas de relleno localizan entre la botella-hacia fuera y botella-en la rueda de estrella, abra las válvulas de alimentación del CO2 y ciérrelas después de alcance el tiempo fijo. De modo que el CO2 en botella sople el líquido restante.

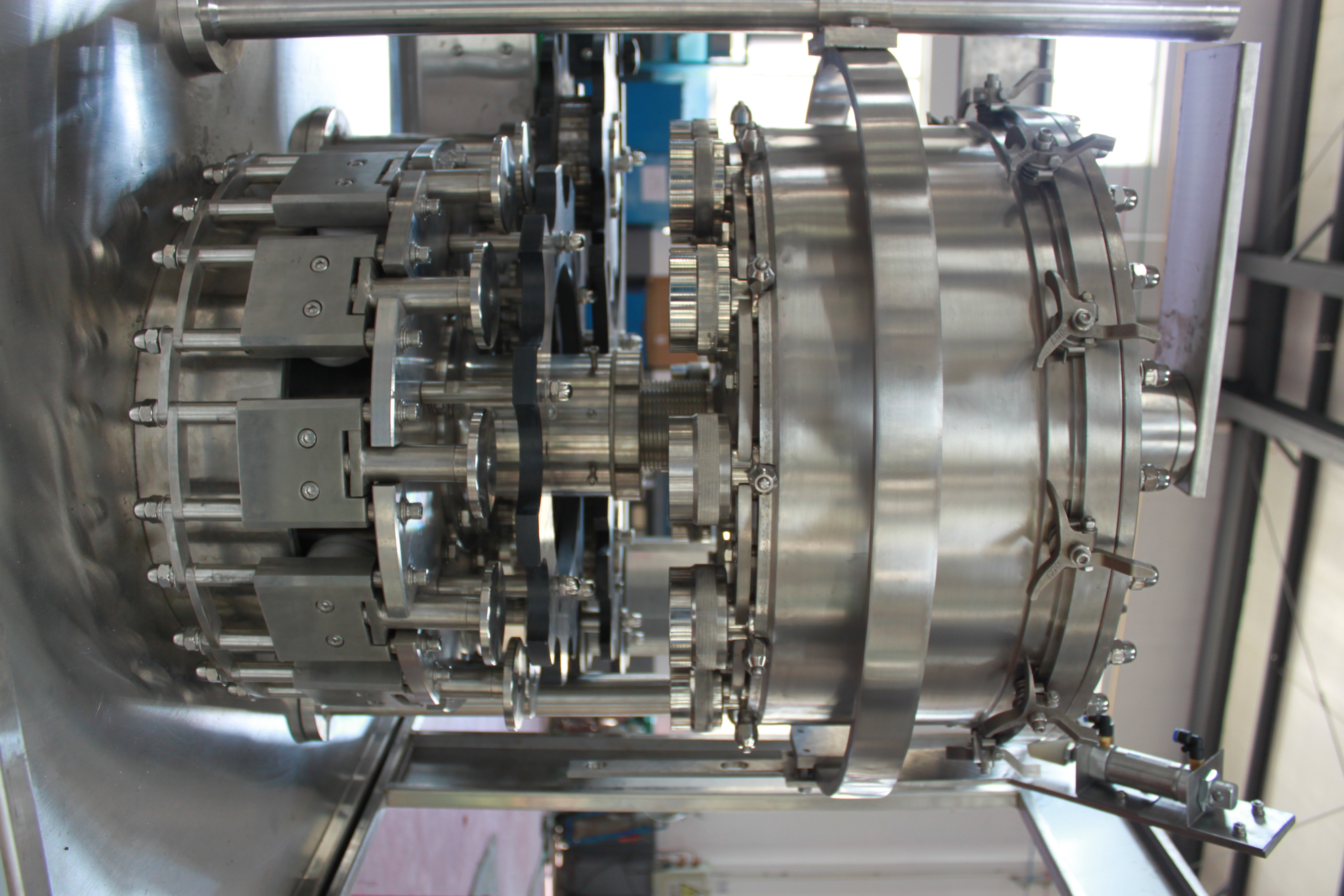

El dispositivo de la válvula de alimentación de la válvula electromagnética de la válvula de la abertura
(FESTO)
Parte que capsula: 6 cabezas
La máquina que capsula se compone de tenedor del casquillo, capsulando la parte superior slideway, que capsula, parte más inferior que capsula, elevando la parte y anti-circundando la columna.
Hacia arriba y hacia abajo el movimiento de la boca que capsula es conducido por la leva que capsula, que es fija. Los casquillos de corona están enviando al casquillo slideway por un mezclador en el envase del casquillo, y entonces resbalado hacia el molde que capsula de la boca que capsula. La boca que capsula es conducida por el poder y el movimiento en círculo. La boca que capsula movería upword y hacia abajo una vez en cada círculo de capsular. La leva, disposición en la pieza fija superior de la máquina que capsula, controles el movimiento ascendente y a la baja de la boca que capsula.
Después de que la botella se transmita de la máquina de rellenar, las bocas que capsulaban se han alimentado con una cápsula. El capsular equipa con inyector movimientos hacia abajo la botella bajo plataforma que capsula conducida por la vía guía de la leva, entonces la cápsula con la ayuda del anillo que humedece.

Capsula la válvula que capsula del sistema de control

Capsula el tubo de los casquillos del unscrambler

Cinco. Datos de la tecnología
cabezas que se lavan: 16
cabezas de relleno: 16
cabezas que capsulan: 6

capacidad: 1000-2000BPH (realice un segundo vacío)
tipo de la botella: altura: 150~ 300m m
embotellamiento: ① 85m m del ① 50~
consumo del aire: 0. 2m3/min (0. 4~0.6Mpa)
Consumo_del CO₂: 160g/l00L
consumo de agua: bomba de vacío 0. 20m3/h
lavar 0. 8m3/h
Volumen: 3.43KW
motor principal 1.8KW
motor 0 .18KW de la tolva
motor de la bomba de vacío 0,75 kilovatios
motor 0.35KW de la bomba que se lava
motor que burbujea 0.35KW
Dimensiones: 2000×1830×2200 (L×W×H)
N.W.: 2800Kg
