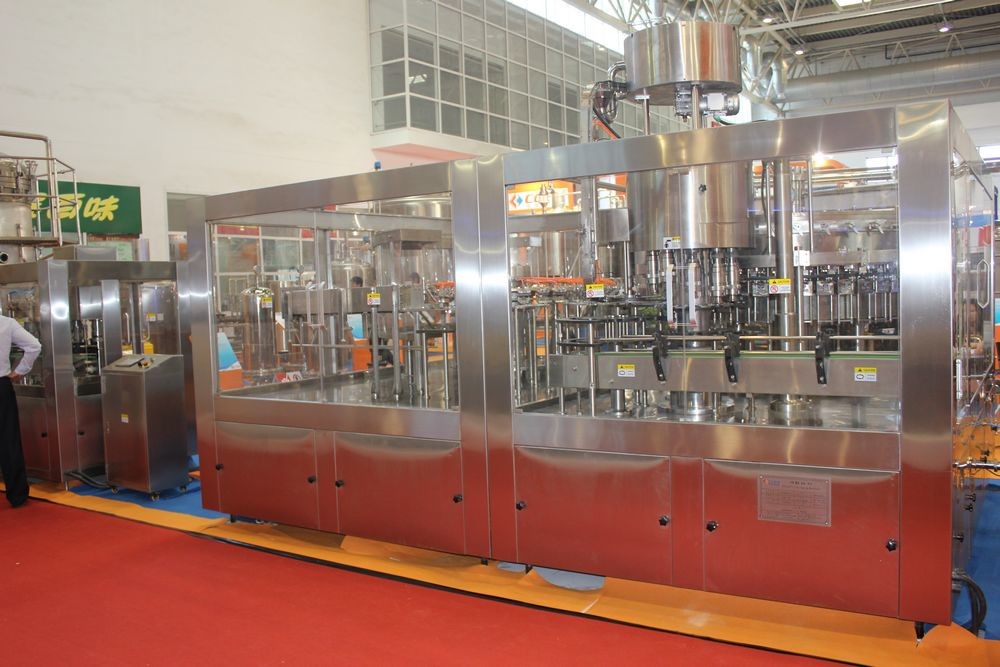

Cadena de producción eléctrica de la cervecería velocidad ajustable con el panel de control del PLC

Especificación de la tecnología

cabezas que se lavan: 1 6

cabezas de relleno: 1 6

cabezas que capsulan: 6

capacidad: 2000-3000BPH (realice un segundo vacío)

tipo de la botella: altura: 150~ 300m m

embotellamiento: ① 85m m del ① 50~

consumo del aire: 0. 2m3/min (0. 4~0.6Mpa)

CO2consumption: 160g/l00L

consumo de agua: bomba de vacío 0. 20m3/h

lavar 0. 8m3/h

Volumen: 4.22KW

motor principal 2.2KW

motor 0 .18KW de la tolva

motor de la bomba de vacío 1,1 kilovatios

motor 0.37KW de la bomba que se lava

motor que burbujea 0.37KW

Dimensiones: 2200×1830×2750 (L×W×H)

N.W.: 3000Kg

El pasteurizador del túnel es ampliamente utilizado en fábrica de la cerveza esterilizar la cerveza con la botella o las latas. También se llama tipo de rociadura del agua máquina que se calienta/de enfriamiento de la botella. Diferente del tipo directamente de calefacción máquina de esterilización de destello, este pasteurizador del túnel de la serie podría esterilizar el producto líquido así como su paquete (la botella de cristal o la botella del ANIMAL DOMÉSTICO o puede). Puede matar a todas las bacterias que posible exista en producto o paquete líquido. El producto líquido y su paquete se calientan a la temperatura de esterilización, guardan esta temperatura por cierto tiempo, y después caen temperatura a la temperatura circundante rociando el agua fresca sobre el paquete.

Principio de funcionamiento 2

Este pasteurizador del túnel consiste en principalmente tres secciones: sección de la sección de la calefacción, de la sección de la temperatura constante y del enfriamiento. El transportador de la entrada de la botella transfiere las botellas llenas sobre la correa de la malla de transportador de la entrada de la botella. Todas las botellas en la máquina se arreglan en orden y pasan a través de tres secciones uno por uno, y alcanzan requisitos de la tecnología de proceso. En el último, los transportadores de la salida de la botella transfieren las botellas a descargar la cadena. Lo que sigue es descripción cerca de tres secciones.

1 sección de la calefacción por agua

Hay los tres tanques de agua separados en esta sección. El agua es precalentada en los estos tanques por el vapor. La agua caliente es bombeada en bocas sobre la correa de la malla por la bomba del espray, y atomizada sobre las botellas llenas. La temperatura en las botellas se aumenta gradualmente para reducir la pérdida de sabor en el producto líquido influenciado por la temperatura alta. Devoluciones recicladas del agua a los tanques de agua.

Sección de la temperatura constante 2 (sección de esterilización)

Esta sección está esterilizando la sección, que la temperatura puede conseguir a 80℃ (usted puede ajustar la temperatura según demanda de la esterilización). Es también una sección de la temperatura constante. Hay el un tanque de agua, y el agua es calentada a la temperatura de esterilización por el vapor. La agua caliente se bombea a las bocas sobre la correa de la malla, y se atomiza sobre las botellas llenas. Una temperatura del agua de los controles de sistema del control de la temperatura automáticamente. El principio de funcionamiento de este sistema es regular el flujo del vapor en el este tanque con una válvula neumática de la membrana, en la base de la diferencia de la temperatura detectada por el instrumento del control de la temperatura. Usted podría regular velocidad infinita reduce para cambiar la velocidad corriente de la correa de la malla, para cambiar tiempo de esterilización.

Aviso: No regule su velocidad cuando la máquina cerró.

Sección de enfriamiento 3

Esta sección consiste en refrescar-área caliente del agua y refrescar-área del agua del grifo. El tanque de agua está bajo área de enfriamiento del agua del grifo. La temperatura en las botellas se cae gradualmente. El agua del grifo se bombea en bocas sobre la correa de la malla y se atomiza sobre las botellas. Éste es procedimiento de enfriamiento final. El agua reciclada de esta área es heated en el agua caliente y se bombea para calentar refrescar-área del agua. Éste es primer procedimiento de enfriamiento.

Operación 3

1) Gire el interruptor principal para la fuente de alimentación.

2) Gire la válvula del agua para añadir el agua en todos los tanques de agua. Esté seguro de alcanzar el nivel del agua especificado. Gire la válvula del aire comprimido.

3) Presione los botones del control de la temperatura para precalentar el agua en los tanques.

4) Fije la temperatura y la alarma de esterilización de la temperatura (temperatura del límite superior y una temperatura límite más baja) en regulador de temperatura. Usted apenas necesita generalmente fijar temperatura de esterilización.

5) Gire la válvula de vapor manualmente para precalentar el agua en el tanque de agua en la sección de enfriamiento. La temperatura del agua se exhibe en el termómetro.

6) Cuando la temperatura del agua alcanza el punto de ajuste (área de presentación del picovoltio), comience los transportadores de /output de la entrada de la botella para transferir las botellas llenas en esta máquina.

7) Cuando usted acaba de esterilizar la operación, usted apagará las válvulas de vapor y las válvulas del abastecimiento de agua al principio, después para todas las bombas del espray, en el último, el transportador de correa de la malla de la parada y los transportadores de /output de la entrada de la botella.

4 parámetros técnicos principales

1. Capacidad total: 2000-3000 bottles/hr
2. Cantidad de área de los temporeros: sistema 8

(3) mercado final de la temperatura la máquina: 20~35℃ (puede ser cambiado acordando la situación del cliente)

(4) anchuras de la correa de la malla: 2000m m

poder del total (de 5) de motores: 18.75kw

Poder del reductor de velocidad en transportador de la malla-correa: 1.5kw

Poder del reductor de velocidad en transportador de la entrada de la botella: 0.37kw

Poder del reductor de velocidad en transportador de la salida de la botella: 0.37kw

Poder de las bombas centrífugas (8sets): 0.55×8=4.4kw

(5) pesos netos de la máquina: sobre 3800kg

(6) dimensiones totales: 11500×2020×2120m m

5 características del principio

1 el marco principalmente es acero estructural, la superficie es el acero inoxidable de 304, y el marco de acero inoxidable de 304, el margen del pie del acero inoxidable es ajustable.

2 zonas de temperatura opcionales

Este equipo tiene 8 zonas de temperatura, clientes puede elegir de la zona de temperatura. Facilite el ajuste y ahorre el coste.

3 temperaturas ajustables

En el panel de control del PLC, un botón del control puede controlar una temperatura de cada zona.

El cliente puede ajustarlo en cualquier temperatura.

4 velocidades ajustables.

Equipó del panel de control del PLC, clientes puede ser velocidad de cadena ajustada del tablero.

5 equipado del sistema del tratamiento de residuos

BPH: botellas por hora
